Công dụng của ống luồn dây điện

• Ống bảo vệ hệ thống dây điện khỏi những tác động từ môi trường bên ngoài và chống sốc
• Chống ăn mòn, côn trùng phá hủy dây
• Có khả năng chống cháy cao và hạn chế tình trạng nhiễm điện.
• Giá thành phù hợp
• Ống luồn dây điện có thể âm tường, âm sàn hoặc sử dụng nổi để đảm bảo an toàn về điện năng.
• Phòng ngừa rò rỉ điện bên ngoài gây nguy hiểm cho người sử dụng

Chọn ống luồn dây điện như thế nào?

Lựa chọn ống theo phương pháp đi dây điện

Có nhiều loại cách đi điện cho các ứng dụng khác nhau như là Đi dây điện âm tường, âm sàn; Đi dây điện nổi trên tường, trên trần; Đi dây điện âm trong lòng đất. Do đó, người tiêu dùng nên xem xét kỹ các phương pháp đi điện để có thể lựa chọn chính xác loại ống phù hợp.

Ống luồn dây điện âm tường, âm sàn

Căn cứ vào nguyên tắc đi dây dẫn điện trong tường hay dưới sàn, ống luồn dây điện luôn có lớp vữa hoặc lớp bê tông bảo vệ bên ngoài do đó sử dụng ống luồn dây bằng nhựa PVC là giải pháp để có thể giảm giá thành.  Ống luồn dây tròn làm bằng nhựa cứng PVC có để dùng để đi âm tường và âm sàn; ống nhựa PVC ruột gà có thể dùng để đi âm tường nhằm tiết kiệm chi phí và dễ lắp đặt.

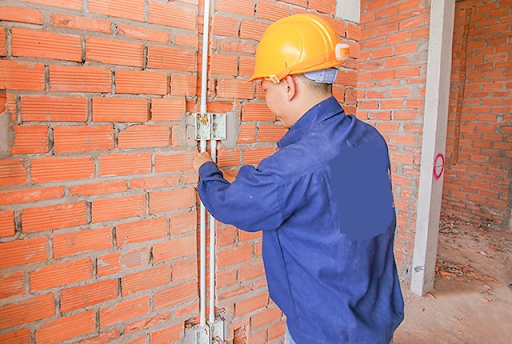

Luồn dây điện âm tường

Ống luồn dây điện đi nổi

Khi đi dây điện nổi thì ống luồn dây điện sẽ trực tiếp chịu các tác nhân bên ngoài như nhiệt độ, thời tiết, sự ăn mòn của hóa chất, sự cố cháy nổ, các tác động vật lý khác và trong một số trường hợp là sự cắn phá của động vật như chuột. Trong trường hợp này ống luồn dây PVC dạng tròn hoặc dạng vuông (nẹp nhựa luồn dây điện); ống luồn dây điện bằng thép sẽ là giải pháp thường được sử dụng.

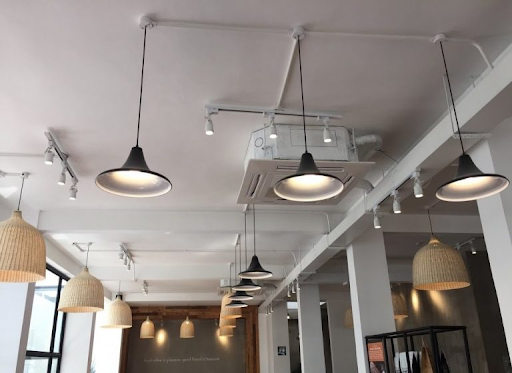

Dây điện đi nổi

Ống luồn dây điện đi âm trong lòng đất

Đối với các dự án hạ tầng hiện nay ngày càng chú trọng việc nâng cao tính thẩm mỹ, một trong những giải pháp cần thiết là hệ thống cáp cấp điện, hệ thống thông tin liên lạc phải được đi âm trong lòng đất. Tuy nhiên tiếp xúc trực tiếp với môi trường khắc nghiệt trong đất cùng với áp lực cao của các lớp cát, đá và bê tông ở phía trên, đòi hỏi phải lựa chọn ống luồn dây điện phù hợp. Đối với trường hợp này, giải pháp tốt nhất hiện nay là sử dụng ống ruột gà cam hay còn gọi là ống gân xoắn HDPE.

Xem thêm: Những ứng dụng của ống HDPE trong đời sống

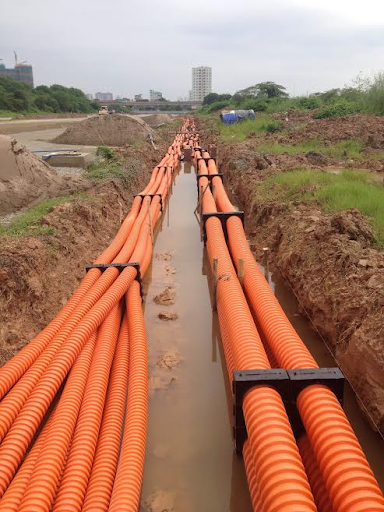

 Ống điện gân xoắn thi công âm trong lòng đất

Chọn ống luồn dây điện theo vị trí lắp đặt

Tùy theo vị trí có thể lựa chọn các loại cáp khác nhau. Với điều kiện bạn muốn lắp đặt trong nhà, chúng ta có thể bọc cáp âm tường hoặc cáp nổi. Đối với hệ thống dây điện ngoài trời nên chọn ống PVC cứng tròn vì nó có khả năng tốt chịu được các tác động mạnh từ bên ngoài như thay đổi nhiệt độ, mưa gió… Đối với các hạng mục thường xuyên chống chịu với các môi trường cực kì khắc nghiệt như chịu nhiệt độ cao trong thời gian dài, môi trường có tính chất ăn mòn cao hoặc hệ thống cần có khả năng chống cháy tốt thì ống luồn điện thép là giải pháp tối ưu.

Phải chọn ống luồn dây dẫn theo tiết diện của cáp điện

Điều quan trọng nhất trong thi công là tính toán chính xác kích thước ống luồn dây điện, còn được gọi là hệ số lấp đầy, là lượng không gian chiếm dụng tối đa khi một dây được luồn trong ống. Lượng này được biểu thị bằng phần trăm diện tích bề mặt trong ống..

Các loại ống luồn dây điện

Ống luồn dây điện PVC tròn

Ống nhựa PVC được làm từ nhựa hạt nhựa PVC chất lượng cao, được sản xuất với nhiều đường kính và phụ kiện đa dạng. Ngoài ra, do có trọng lượng nhẹ, cách điện hiệu quả, khả năng chịu va đập tốt cùng với khả năng chịu uốn cao cùng với giá thành hợp lý khiến ống luồn dây điện PVC tròn luôn là sự lựa chọn tối ưu nhất trong hầu hết các công trình điện như tòa nhà, nhà ở, nhà máy và văn phòng.

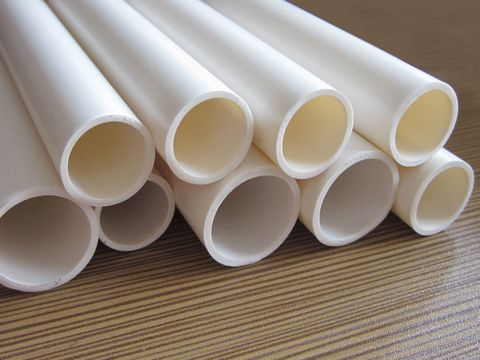

Ống luồn dây điện PVC

Ưu điểm:

• Cách điện hiệu quả.
• Chống ẩm, chống ăn mòn và chống va đập tốt (đặc biệt là chịu được sự cắn phá của động vật như chuột).
• Khả năng chống cháy: Ống luồn dây điện PVC sẽ không bốc cháy khi đốt trực tiếp dưới ngọn lửa. Hơn thế, ống này còn có khả năng chống cháy lan do ngọn lửa sẽ được dập tắt trong thời gian dưới 30 giây.
• Ống luồn dây điện tròn PVC rất dễ lắp đặt do trọng lượng nhẹ, có khả năng uốn tốt và đa dạng về phụ kiện để lắp đặt.

Nhược điểm: Khả năng chống cháy không tốt bằng ống luồn dây điện thép khi gặp nhiệt độ cao trong thời gian dài.

Ứng dụng: Ống luồn dây điện PVC tròn được sử dụng để luồn dây điện ở vị trí âm tường, âm sàn; lắp đặt nổi ở vị trí trần, trường; Một số trường hợp có thể lắp đặt nổi ngoài trời.

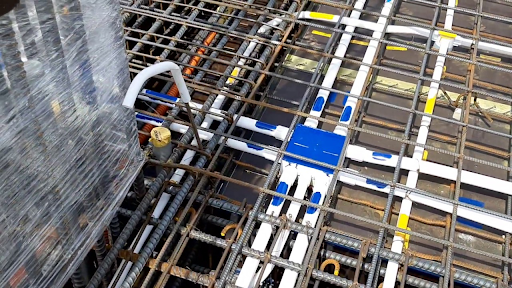

Thi công ống luồn dây điện PVC âm sàn

Ống luồn dây điện vuông (nẹp nhựa luồn dây điện)

Ống luồn dây điện vuông hay  gọi với các tên gọi khác như: nẹp điện, máng gen luồn dây điện, ống luồn dẹt, …. Ống được sản xuất bằng nhựa PVC, có màu trắng và có hình dáng máng dẹt vuông. Ống có nắp đậy tiện lợi cho việc sửa chữa, thay thế, thêm mới các dây dẫn điện.

Ưu điểm

• Có nắp che thuận tiện cho việc sửa chữa, thay thế, thêm mới hệ thống dây điện. Đây cũng là giải pháp tối ưu cho các công trình tạm, có thể phát sinh thêm hạng mục trong tương lai.
• Ống luồn dây cách điện tốt
• Chịu được tác động nhẹ
• Khả năng chống tia cực tím như ống nhựa cứng
• Có giá thành rẻ hơn so với ống nhựa cứng PVC tròn, phù hợp với người sử dụng có kinh phí hạn hẹp.

Nhược điểm: Chống cháy không tốt, tính thẩm mỹ không cao so với ống PVC tròn. Nắp che dễ hỏng trong quá trình sử dụng do tác động bên ngoài

Ứng dụng: Sử dụng đi dây điện nổi trên tường; Lắp đặt thêm dây tại một số vị trí không chừa dây sẵn như trên tường và trên sàn (thường sử dụng một đoạn ngắn).

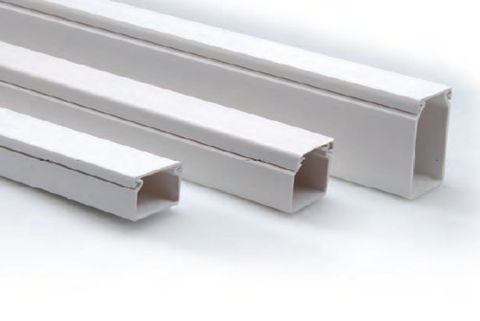

Ống luồn dây điện vuông

Ống ruột gà cam (Ống gân xoắn HDPE)

Ống ruột gà cam hay còn gọi là ống gân xoắn HDPE, ống được làm từ hạt nhựa HDPE có độ cứng và sức chịu đựng được sự va đập cao nhờ vào số lượng cực kì lớn các monomer, tuy nhiên vẫn đảm bảo được tính chịu dẻo do đó ống sử dụng rất phổ biến cho các các công trình mà có hạng mục cáp điện, cáp viễn thông chôn đi ngầm dưới đất.

Ưu điểm:

• Ống có khả năng chịu nén cao, do đó phù hợp với việc chôn ngầm dưới đất.
• Ống có độ bền cao và có khả năng chịu đựng được trong các loại dung dịch như muối, kiềm, axit do đó rất phù hợp khi đặt ngầm dưới đất.
• Ống có thể uốn cong tốt do đó lắp đặt được ở mọi địa hình phức tạp.

Ứng dụng: Ống gân xoắn HDPE được sử dụng cho các hạng mục cáp điện đi ngầm dưới lòng đất như ống luồn cho cáp viễn thông, cáp điện đi ngầm dưới đất,...

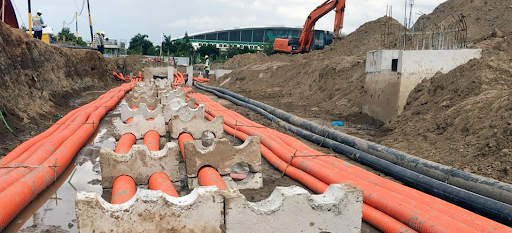

Thi công ông gân xoắn luồn dây HDPE

Ống ruột gà PVC

Ống ruột gà PVC được sản xuất từ nhựa PVC, đặc biệt ống có độ đàn hồi rất cao phù hợp lắp đặt ở các không gian nhiều gấp khúc mà ống luồn dây điện tròn PVC không thể thi công được.

Ưu điểm:

• Ống vỏ gà đàn hồi cao làm từ PVC với thành phần chứa các hóa chất đặc biệt để diệt mối và ngăn côn trùng gây hại trong môi trường lắp đặt.
• Chống ăn mòn điện hóa hay axit, ngoài ra còn có khả năng chống ẩm cao và chống thấm nước khi lắp đặt trong môi trường ẩm ướt.
• Lớp cách nhiệt bảo mật cao giúp truyền năng lượng hiệu quả mà vẫn an toàn cho người sử dụng.
• Trọng lượng của ống ruột gà rất nhỏ gọn, độ đàn hồi và dẻo cao, dễ dàng cuộn lại, dễ dàng mang vác.
• Có thể kết hợp với các phụ kiện như hộp nối, đầu nối, và hộp điều khiển,...

Nhược điểm: Chống cháy không tốt, do đặc tính ống mềm nên không chịu va đập tốt do đó hạn chế sử dụng khi đi nổi.

Ống ruột gà PVC

Ứng dụng: Sử dụng để luồn dây ở các không gian hẹp, gấp khúc; Sử dụng để luồn dây điện ở vị trí âm tường, âm sàn; Sử dụng để kết nối ở một số vị trí mà ống luồn dây điện tròn PVC không thể thi công được.

Ống thép luồn dây điện

Ống thép luồn dây điện được là bằng chất liệu thép cứng và chắc chắn. Nhằm tăng khả năng chống chịu với thời tiết và môi trường khắc nghiệt, ống thép luồn dây điện thường được mạ kẽm (Mạ kẽm thường dành cho ống sử dụng trong nhà và mạ kẽm nhúng nóng dùng cho ngoài trời). Do đặc tính rất bền bỉ, ống được sử dụng tại các công trình công nghiệp nặng, các hạng mục cần khả năng chống cháy cao, các công trình thường xuyên phải chịu các điều kiện vô cùng khắc nghiệt. Có 3 loại ống thép luồn dây điện chính là ống luồn dây điện ren IMC, Ống luồn dây điện ren loại RSC và Ống luồn dây điện trơn EMT.

Ưu điểm:

• Ống gà có khả năng chịu va đập vào, bền bỉ và tuổi thọ cao.
• Ống thép có khả năng chịu được nhiệt độ cao trong thời gian dài. Đồng thời, nếu xảy ra cháy, đám lửa không lan rộng, dễ dàng dập tắt.

Ứng dụng: Sử dụng là ống luồn dây tại các vị trí cần khả năng phòng chống cháy nổ cao, lắp đặt tại các nơi có độ va đập cơ khi cao và nhiệt độ khắc nghiệt; Lắp đặt tại các công trình công nghiệp nặng; công trình khai thác khoáng sản, công trình cảng biển.

Ống thép EMT

Bài viết trên là chia sẻ về những lưu ý khi chọn ống luồn dây điện và các loại ống phù hợp cho hệ thống dây dẫn. Chúng tôi hy vọng rằng bài viết của chúng tôi sẽ hữu ích cho bạn.
